Detalhes do equipamento
Câmara Climática Walkin - CCW-2600 - MS Tecnopon
O sistema “Walk In” permite, dado à sua grande área e volume, a fácil instalação nas mais diversas configurações de trabalho. A alta estabilidade e homogeneidade do sistema são obtidas através
do projeto de engenharia no tratamento do ar assim como o emprego de recursos de software[*] e da eletrônica utilizada para a aquisição dos dados pelo condicionamento e registro dos mesmos. Além disso, a elevada qualidade do produto é fruto do controle preciso dos dispositivos de make-up do ar: bancos de resistências elétricas, geradores de umidade, unidade de ponto de orvalho, insufladores, filtros e etc.
* Software desenvolvido em nossos laboratórios contempla uma interface amigável de última geração para facilitar sua operação e registros dos dados.
Monitoramento, Controle, Registro, Set-points dos valores definidos pelo usuário disponibilizam a informação e seu controle via rede TCP/IP ou Intranet, possibilitando o seu acesso em diferentes pontos das instalações, além de permitir a geração de relatórios com a inclusão de gráficos e demais dados, obtidos à partir dos testes e ensaios realizados.
do projeto de engenharia no tratamento do ar assim como o emprego de recursos de software[*] e da eletrônica utilizada para a aquisição dos dados pelo condicionamento e registro dos mesmos. Além disso, a elevada qualidade do produto é fruto do controle preciso dos dispositivos de make-up do ar: bancos de resistências elétricas, geradores de umidade, unidade de ponto de orvalho, insufladores, filtros e etc.
* Software desenvolvido em nossos laboratórios contempla uma interface amigável de última geração para facilitar sua operação e registros dos dados.
Monitoramento, Controle, Registro, Set-points dos valores definidos pelo usuário disponibilizam a informação e seu controle via rede TCP/IP ou Intranet, possibilitando o seu acesso em diferentes pontos das instalações, além de permitir a geração de relatórios com a inclusão de gráficos e demais dados, obtidos à partir dos testes e ensaios realizados.
Características Técnicas
Câmara Climática Walkin - CCW-2600 - MS Tecnopon
ESTRUTURA:

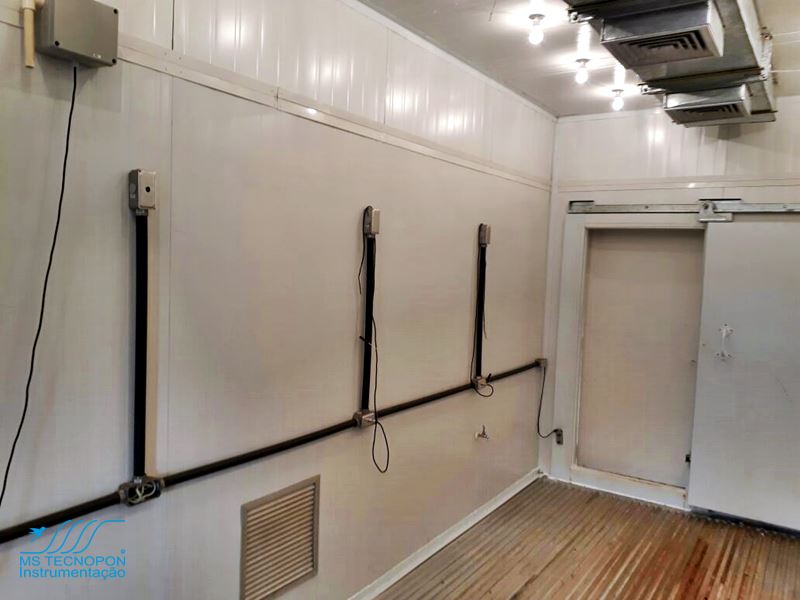

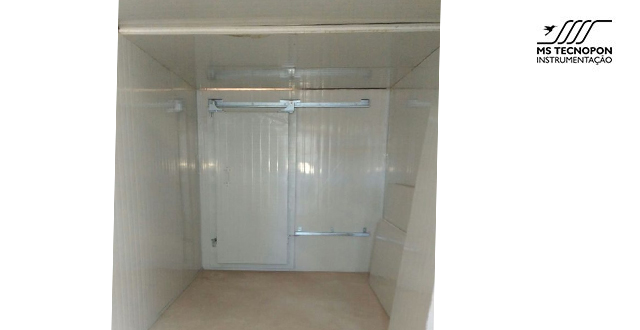

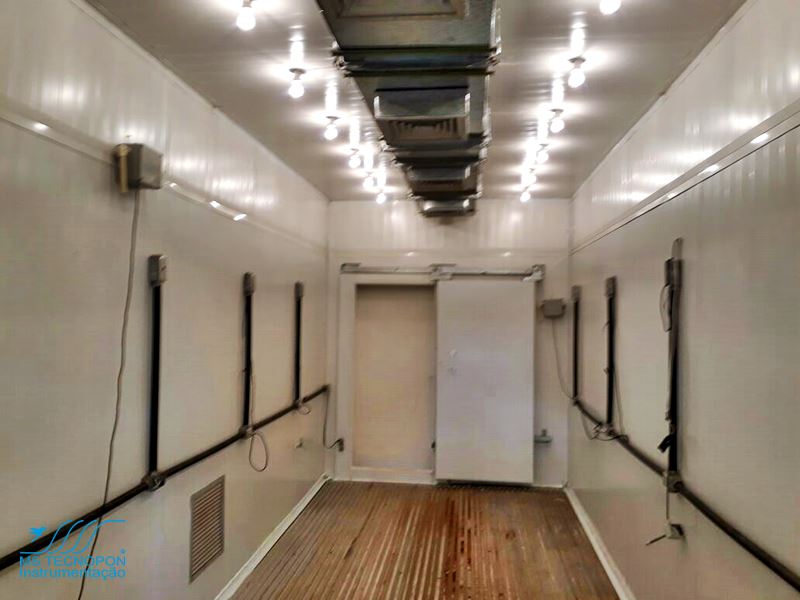

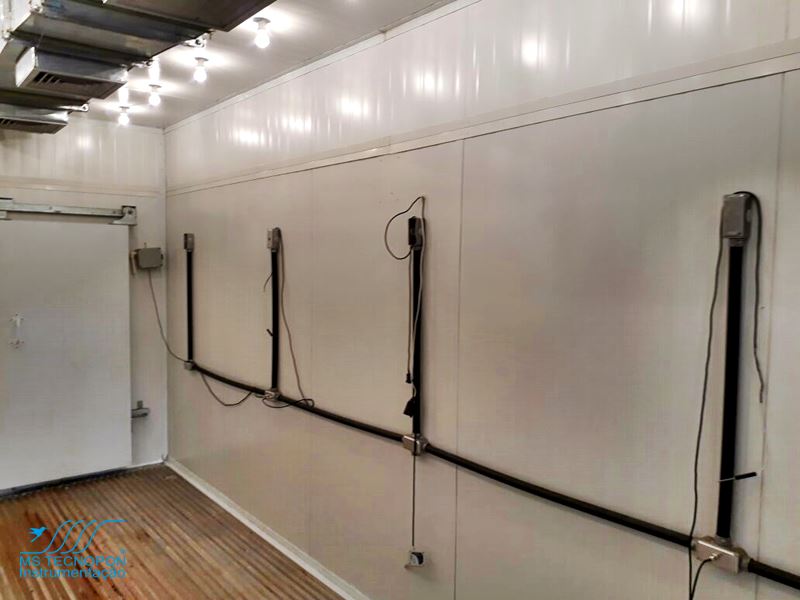

- Montagem em estrutura modular do tipo container, podendo ser transportada e instalada com facilidade;
- Paredes com painéis internos em material termoacústico em alumínio ou aço carbono;
- Medidas internas aproximadas: L = 2.300 mm x C = 8.000 mm x H = 2.700 mm;
- Medidas externas aproximadas: L = 2.450 mm x C = 12.000 mm x H = 2.900 mm;
- Volume interno de 49.000 litros;

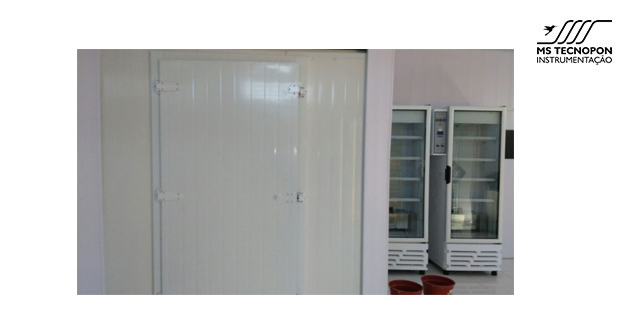

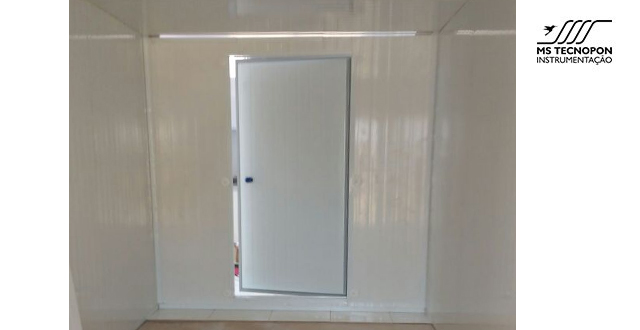

- Porta de operação de 2.700 mm. Construída em material termoacústico com tranca antitravamento;

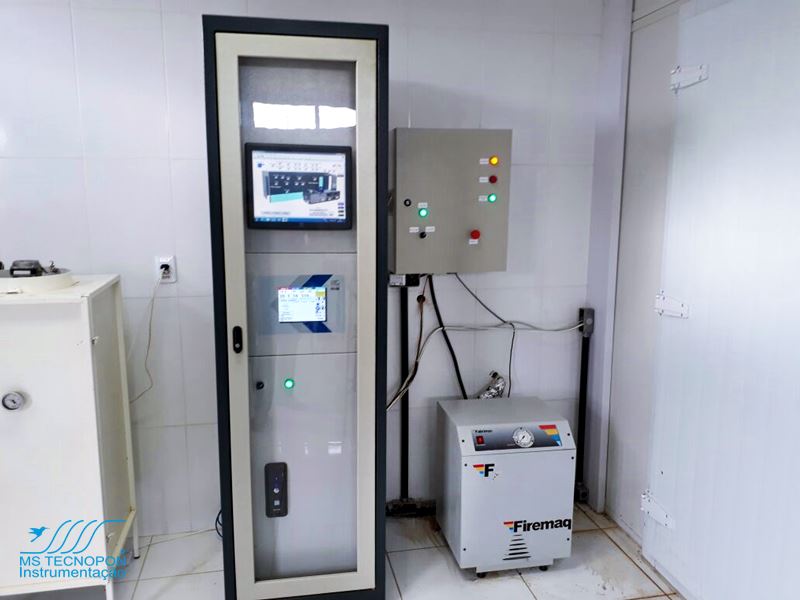

- Sistema de Instrumentação incorporado ao módulo principal, com montagem em painel contendo monitor “touch screen” e todos os circuitos dos sistemas de condicionamento, controle e registro;

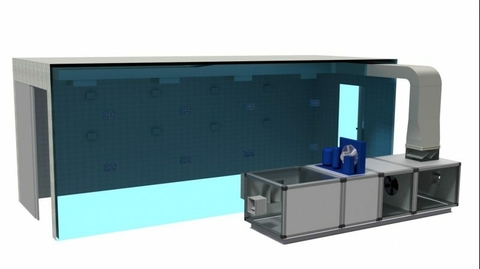

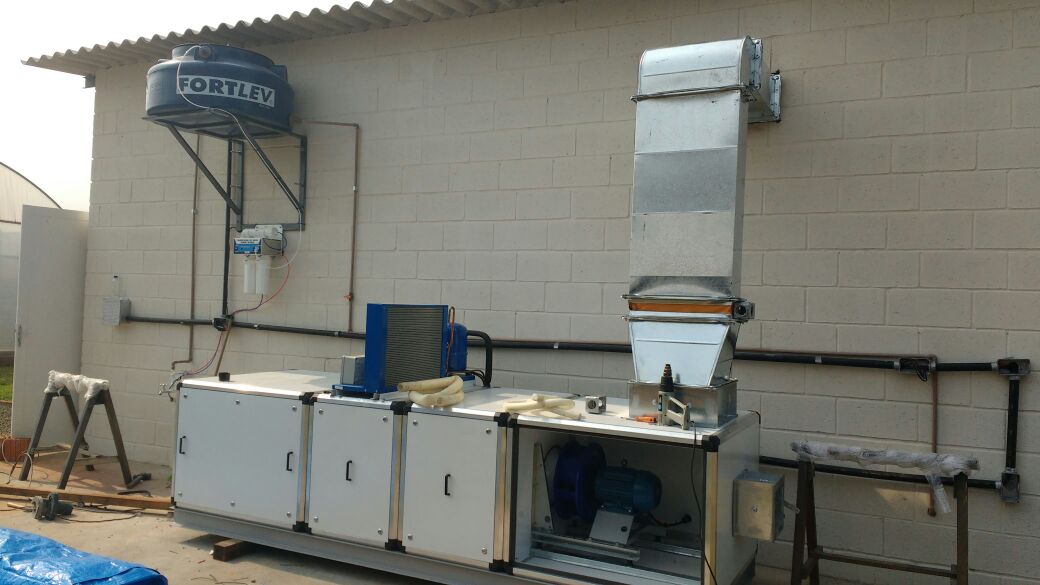

- Módulo externo de “make-up” do ar (tratamento/condicionamento) montado em fancoil;
- Iluminação de trabalho;

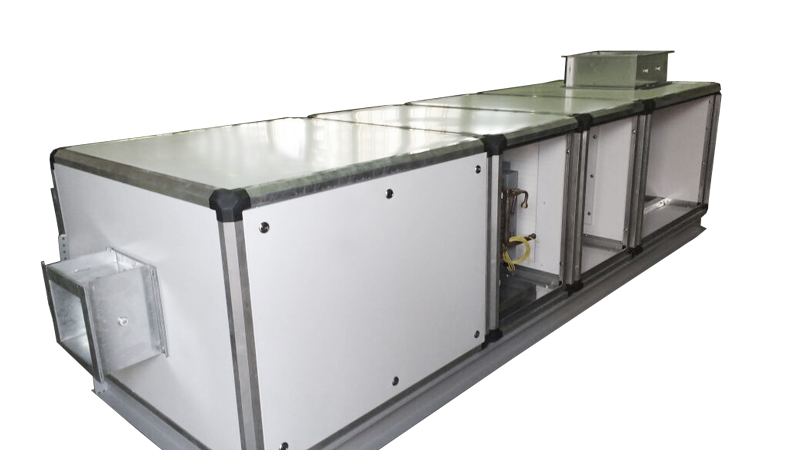

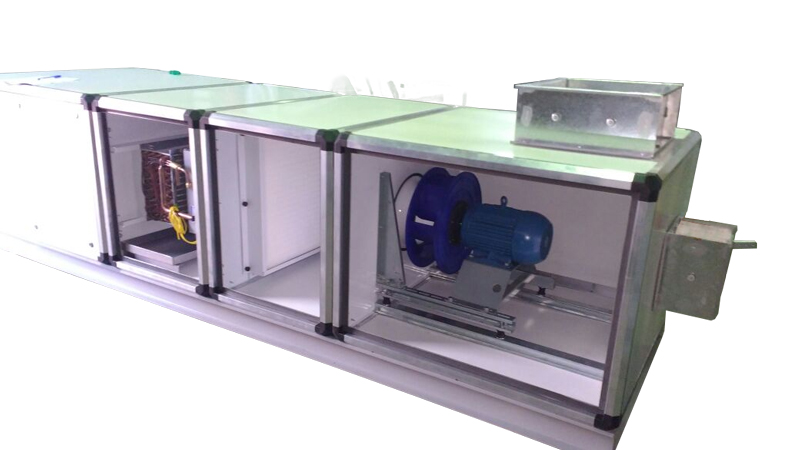

FANCOIL CONTENDO
UNIDADE DE "MAKE-UP" DO AR:

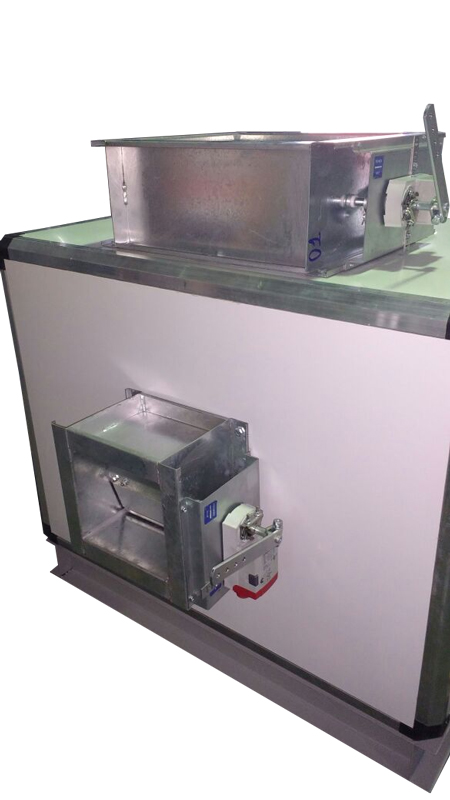

- Dumper para controle proporcional da Recirculação do Ar;
- Dumper para controle proporcional da Renovação do Ar;
- Caixa de Mistura do Ar de Recirculação com o de Renovação;
- Pré-Filtro tipo Bolsa;
- Lâmpada UV;

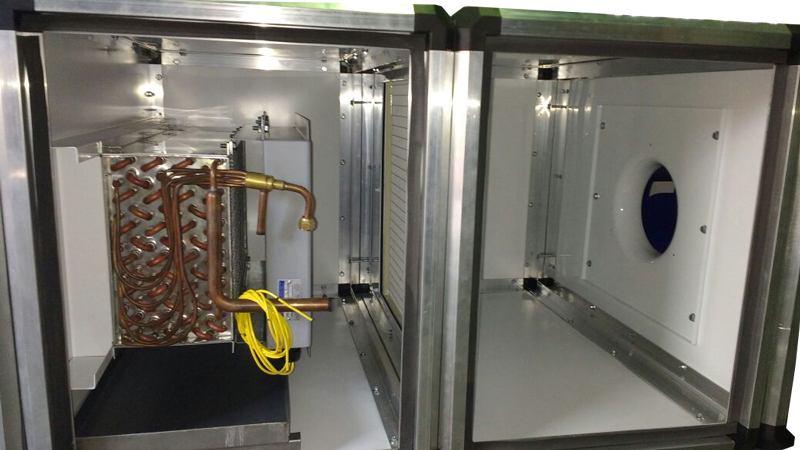

- Unidade Trocadora de Calor – Refrigeração com expansão direta ou água gelada (chiller) ;
- Filtro Absoluto tipo HEPA;
- Ventilador / Insuflador com vazão com taxa de recirculação de até 60 vezes por minuto;
- Banco de Resistências Aquecedoras;
- Controlador do Insuflamento do Ar;
- Dumper controle da pressão;
- Nebulizador em microaspersão;
- Caldeira Elétrica com abastecimento automático para o controle da umidade do ar;
ATUADORES/CONTROLADORES:
- Controle dos dumpers em malha fechada por motorização;
- Controle da UR% através do acionamento das válvulas solenóides do Nebulizador via sofware;
- Controle da Temperatura através de Resistências Aletadas em aço inox pilotadas por relês em Estado Sólido via software;
SENSORES:
- Temperatura tipo PT 100;
- Umidade tipo capacitivo de alto desempenho 0 a 98% ou Bulbo Seco/Úmido;
- Pressão Relativa da Sala.
CONTROLE, MONITORAMENTO E REGISTRO:

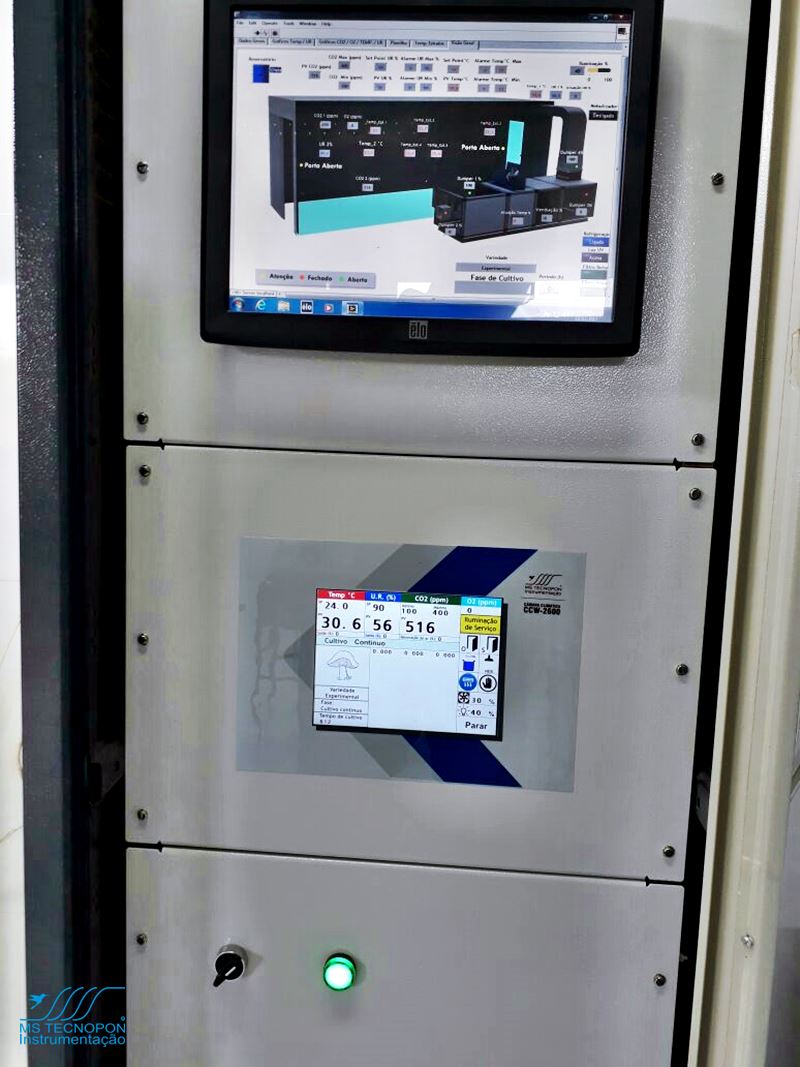

- Supervisório tipo SCADA com interface tipo touch-screen;
- Gabinete em aço inox montado em Rack;
- Saídas para Wi-Fi, TCP-IP, RS-232 e RS-485;
- Controle da Pressão interna da sala com possibilidade de alternar de positiva para negativa;
- Acesso a internet e telefonia enviando e-mails e discagem automática em caso de pane ou qualquer ocorrência (opcional);
- Até quatro Portas USB.
UTILIDADES A SEREM DISPONIBILIZADAS NO LOCAL DA INSTALAÇÃO:
- Elétrica: – 220 VAC trifásico. Aterramento e Potência de acordo com o projeto;
- Hidráulica: Ponto de água tratada / Esgotamento Sanitário;
